Moxa - NPort 5610-16-48V
Mit der NPort® 5600 Rackmount-Serie schützen Sie nicht nur Ihre aktuelle Hardware-Investition, sondern ermöglichen auch eine zukünftige Netzwerkerweiterung, indem Sie die Verwaltung Ihrer seriellen Geräte zentralisieren und Management-Hosts über das Netzwerk verteilen.
Netzwerkfähigkeit für bis zu 16 serielle Geräte
Mit der NPort® 5600-Serie ist nur eine grundlegende Konfiguration erforderlich, um bis zu 16 serielle Geräte mit einem Ethernet-Netzwerk zu verbinden.
19-Zoll-Rackmount-Geräteserver

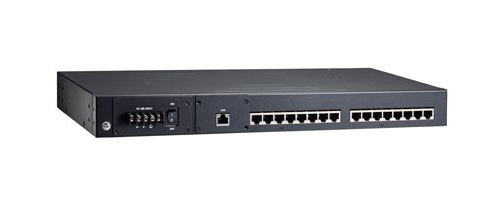

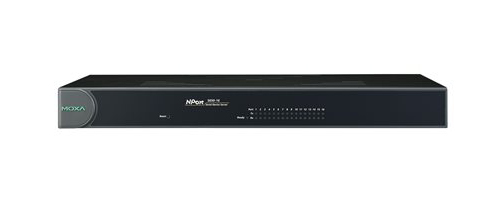

Die NPort® 5600 Geräteserver sind mit Tx/Rx-LEDs für die seriellen Anschlüsse an der Vorderseite und 8 oder 16 RJ45-Serienanschlüssen an der Rückseite ausgestattet. Damit sind die NPort® 5600 Geräteserver für die Montage in einem Standard-19-Zoll-Rack geeignet, was Betriebs-, Wartungs- und Verwaltungsaufgaben vereinfacht.
Real COM/TTY-Ports
Real COM/TTY-Treiber ermöglichen es, dass die seriellen Anschlüsse der NPort® 5600-Serie von Windows als Real-COM-Ports oder von Linux als Real-TTY-Ports erkannt werden. Neben der Unterstützung der grundlegenden Datenübertragung unterstützen die NPort®-Treiber auch die Steuerungssignale RTS, CTS, DTR, DSR und DCD.
LED-Anzeigen zur Vereinfachung von Wartungsaufgaben
Die System-LED, die Tx/Rx-LEDs für serielle Anschlüsse und die Ethernet-LEDs (an den RJ45-Anschlüssen) sind praktische Werkzeuge für grundlegende Wartungsaufgaben und helfen Ingenieuren, Probleme vor Ort zu analysieren. Die LEDs zeigen nicht nur den aktuellen System- und Netzwerkstatus an, sondern helfen auch den Ingenieuren vor Ort, den Status der angeschlossenen seriellen Geräte zu überwachen.
Einstellbare Abschluss- und Pull-Up/Pull-Down-Widerstände
Beim Einsatz von Abschlusswiderständen zur Vermeidung von Reflexionen serieller Signale ist es wichtig, die Pull-Up/Pull-Down-Widerstände korrekt einzustellen, um Signalstörungen zu vermeiden. Da keine universellen Widerstandswerte für alle Umgebungen geeignet sind, verfügt die NPort® 5650-8/16-Serie über DIP-Schalter an der Unterseite, um die Werte für Abschluss- und Pull-Up/Pull-Down-Widerstände einzustellen.
LIEFERUMFANG:
- 1 x NPort 5600 Geräteserver
- 1 x Rackmontage-Kit
- 1 x Netzkabel, passend für Ihre Region (AC-Modelle)
- 1 x Kurzanleitung
- 1 x Garantiekarte
Features
- Standard 19-inch rackmount size
- Easy IP address configuration with LCD panel (excluding wide-temperature models)
- Configure by Telnet, web browser, or Windows utility
- Socket modes: TCP server, TCP client, UDP
- SNMP MIB-II for network management
- Universal high-voltage range: 100 to 240 VAC or 88 to 300 VDC
- Popular low-voltage ranges: ±48 VDC (20 to 72 VDC, -20 to -72 VDC)
Specifications
Ethernet Interface
- 10/100BaseT(X) Ports (RJ45 connector): 1
- Magnetic Isolation Protection: 1.5 kV (built-in)
- Optical Fiber:
100BaseFX Multi-Mode Single-Mode Fiber Cable Type OM1 50/125 μm 800 MHz x km G.652 Typical Distance 4 km 5 km 40 km Wavelength Typical (nm) 1300 1310 TX Range (nm) 1260 to 1360 1280 to 1340 RX Range (nm) 1100 to 1600 1100 to 1600 Optical Power TX Range (dBm) -10 to -20 0 to -5 RX Range (dBm) -3 to -32 -3 to -34 Link Budget (dB) 12 29 Dispersion Penalty (dB) 3 1
Ethernet Software Features
- Configuration Options:
- Telnet Console
- Web Console (HTTP/HTTPS)
- Windows Utility
- Management:
- ARP
- BOOTP
- DHCP Client
- DNS
- HTTP
- HTTPS
- ICMP
- IPv4
- LLDP
- RFC2217
- Rtelnet
- PPP
- SLIP
- SMTP
- SNMPv1/v2c
- TCP/IP
- Telnet
- UDP
- Filter: IGMP v1/v2c
- Windows Real COM Drivers:
- Windows 11/10/8.1/8/7/Vista/XP/ME/98/95
- Windows Server 2022/2019/2016/2012 R2/2012/2008 R2/2008/2003
- Windows Embedded CE 6.0/5.0, Windows XP Embedded
- Linux Real TTY Drivers: Kernel versions 6.x, 5.x, 4.x, 3.x, 2.6.x, and 2.4.x
- Fixed TTY Drivers: macOS Versions: 11.x, 10.12 to 10.15
- Arm®-based Platform Support Linux Kernel 5.x/4.x
- Virtual Machine:
- VMWare ESXi (Windows 11/10)
- VMware Fusion (Windows on macOS 10.12 to 11.x)
- Parallels Desktop (Windows on macOS 10.12 to 11.x)
- Android API: Android 3.1.x and later
- Time Management SNTP
Security Functions
- Authentication Local database
- Encryption:
- HTTPS
- AES-128
- RSA-1024
- SHA-1
- SHA-256
- Security Protocols:
- HTTPS (TLS 1.2)
- SNMPv3
Serial Interface
- Connector: 8-pin RJ45
- No. of Ports: 8 or 16 ports
- Serial Standards:
- NPort 5610 Models: RS-232
- NPort 5630 Models: RS-422, RS-485
- NPort 5650 Models: RS-232, RS-422, RS-485
- Operation Modes:
- Disabled
- Ethernet Modem
- Pair Connection
- Real COM
- Reverse Telnet
- RFC2217
- TCP Client
- TCP Server
- UDP
- Baudrate: Supports standard baudrates (unit=bps): 50, 75, 110, 134, 150, 300, 600, 1200, 1800, 2400, 4800, 7200, 9600, 19200, 38400, 57600, 115200, 230.4k, 460.8k, 921.6k
- Data Bits: 5, 6, 7, 8
- Stop Bits: 1, 1.5, 2
- Parity: None, Even, Odd, Space, Mark
- Flow Control:
- None
- RTS/CTS (RS-232 only)
- DTR/DSR (RS-232 only)
- XON/XOFF
- Pull High/Low Resistor for RS-485: 1 kilo-ohm, 150 kilo-ohms
- Terminator for RS-485: 120 ohms
- RS-485 Data Direction Control: Automatic Data Direction Control (ADDC)
Serial Signals
- RS-232: TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
- RS-422: Tx+, Tx-, Rx+, Rx-, GND
- RS-485-4w: Tx+, Tx-, Rx+, Rx-, GND
- RS-485-2w Data+, Data-, GND
Power Parameters
- Input Current:
- NPort 5610-8-48V/16-48V: 135 mA @ 48 VDC
- NPort 5650-8-HV-T/16-HV-T: 152 mA @ 88 VDC
- NPort 5610-8/16: 141 mA @ 100 VAC
- NPort 5630-8/16: 152 mA @ 100 VAC
- NPort 5650-8/8-T/16/16-T: 158 mA @ 100 VAC
- NPort 5650-8-M-SC/16-M-SC: 174 mA @ 100 VAC
- NPort 5650-8-S-SC/16-S-SC: 164 mA @ 100 VAC
- Input Voltage:
- HV Models: 88 to 300 VDC
- AC Models: 100 to 240 VAC, 47 to 63 Hz
- DC Models: ±48 VDC, 20 to 72 VDC, -20 to -72 VDC
Reliability
- Automatic Reboot Trigger: Built-in WDT
Physical Characteristics
- Housing: Metal
- Installation: 19-inch rack mounting
- Dimensions (with ears): 480 x 45 x 198 mm (18.90 x 1.77 x 7.80 in)
- Dimensions (without ears): 440 x 45 x 198 mm (17.32 x 1.77 x 7.80 in)
- Weight:
- NPort 5650-16-HV-T: 3,820 g (8.42 lb)
- NPort 5650-8-HV-T: 3,720 g (8.20 lb)
- NPort 5610-16-48V: 3,260 g (7.19 lb)
- NPort 5610-8-48V: 3,160 g (6.97 lb)
- NPort 5630-16: 2,560 g (5.64 lb)
- NPort 5630-8/5650-16/5650-16-T: 2,510 g (5.53 lb)
- NPort 5650-16-S-SC: 2,500 g (5.51 lb)
- NPort 5610-16: 2,490 g (5.49 lb)
- NPort 5650-8-S-SC/5650-16-M-SC: 2,440 g (5.38 lb)
- NPort 5610-8: 2,290 g (5.05 lb)
- NPort 5650-8-M-SC: 2,380 g (5.25 lb)
- NPort 5650-8/5650-8-T: 2,310 g (5.09 lb)
- Interactive Interface:
- LCD panel display (standard temp. models only)
- Push buttons for configuration (standard temp. models only)
Environmental Limits
- Operating Temperature:
- Standard Models: 0 to 60°C (32 to 140°F)
- Wide Temp. Models: -40 to 75°C (-40 to 167°F)
- High-voltage Wide Temp. Models: -40 to 85°C (-40 to 185°F)
- Storage Temperature (package included):
- Standard Models: -20 to 70°C (-4 to 158°F)
- Wide Temp. Models: -40 to 75°C (-40 to 167°F)
- High-voltage Wide Temp. Models: -40 to 85°C (-40 to 185°F)
- Ambient Relative Humidity: 5 to 95% (non-condensing)
Standards and Certifications
- EMC: EN 55032/35
- EMI: CISPR 32, FCC Part 15B Class A
- EMS:
- NPort 5650-8/16 Models:
- IEC 61000-4-2 ESD: Contact: 8 kV; Air: 15 kV
- IEC 61000-4-3 RS: 80 MHz to 1 GHz: 10 V/m
- IEC 61000-4-4 EFT: Power: 4 kV; Signal: 2 kV
- IEC 61000-4-5 Surge: Power: 2.5 kV; Signal: 1 kV
- IEC 61000-4-6 CS: 150 kHz to 80 MHz: 3 V/m; Signal: 3 V/m
- IEC 61000-4-8
- IEC 61000-4-11
- NPort 5650-8/16-HV Models:
- IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV
- IEC 61000-4-3 RS: 80 MHz to 1 GHz: 3 V/m
- IEC 61000-4-4 EFT: Power: 4 kV; Signal: 2 kV
- IEC 61000-4-5 Surge: Power: 2 kV
- IEC 61000-4-6 CS: 150 kHz to 80 MHz: 3 V/m; Signal: 3 V/m
- IEC 61000-4-8
- NPort 5650-8/16 Models:
- Safety: UL 62368-1
- Medical:
- EN 55011: 2007+A2: 2007 Class A (Group 1) compliant
- EN 60601-1-2: 2007 compliant
MTBF
- Time:
- NPort 5610-8: 903,009 hrs
- NPort 5610-8-48V: 892,692 hrs
- NPort 5630-8: 844,009 hrs
- NPort 5650-8-T: 776,469 hrs
- NPort 5650-8: 754,927 hrs
- NPort 5650-8-M-SC/8-S-SC: 738,291 hrs
- NPort 5650-8-HV-T: 716,168 hrs
- NPort 5610-16-48V: 693,529 hrs
- NPort 5610-16: 680,154 hrs
- NPort 5630-16: 618,263 hrs
- NPort 5650-16: 525,107 hrs
- NPort 5650-16-T: 533,046 hrs
- NPort 5650-16-M-SC/16-S-SC: 517,019 hrs
- NPort 5650-16-HV-T: 506,093 hrs
- Standards:
- HV Models: Telcordia (Bellcore) Standard TR/SR
- All Other Models: MIL-HDBK-217F
Warranty
- Warranty Period: 5 years
